Come preparare la planimetria per la conversione 3D

Una planimetria pulita e leggibile fornisce al processo di conversione 3D informazioni affidabili su muri, aperture, dimensioni della stanza e circolazione. Segui questi quattro passaggi prima di caricare.

Una planimetria ben preparata offre al modello 3D una struttura affidabile per stanze, aperture e percorsi.

Prima di caricare

Perché una buona planimetria è importante

La tua planimetria è la fonte della verità per il primo modello 3D. La geometria chiara aiuta il sistema a distinguere le pareti dai mobili, a individuare porte e finestre e a stimare la forma di ogni stanza. Quando le linee sono interrotte, le quote sono nascoste o le note coprono il disegno, la conversione deve fare più ipotesi. Pochi minuti di preparazione possono produrre un primo risultato più accurato e ridurre il numero di correzioni da apportare nella chat di progettazione.

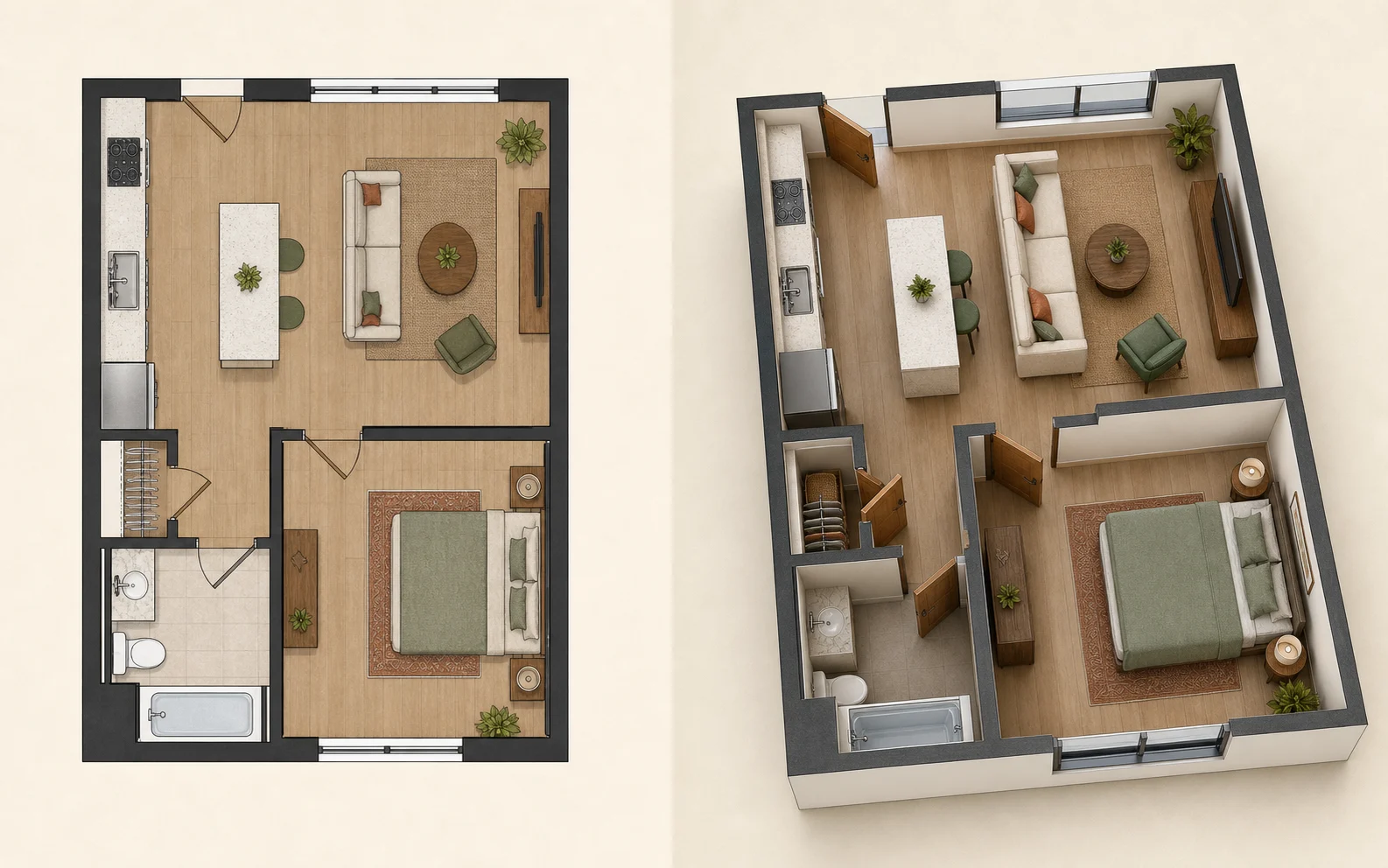

Pianta e stanza 3D mostrate insieme come esempio di conversione — Fonte per modellareConserva le informazioni che definiscono lo spazio e rimuovi tutto ciò che compete con esso. L'obiettivo è un disegno che sia facile da leggere sia per le persone che per il sistema di conversione.

Lista di controllo in quattro passaggi

Preparare una planimetria facile da leggere.

Passaggio 1: garantire linee chiare e pareti chiuse

Verificare che le linee dei muri esterni ed interni siano nette, continue e facilmente distinguibili dalle linee dei mobili o delle annotazioni. Gli angoli dovrebbero incontrarsi in modo pulito e le stanze dovrebbero essere chiuse tranne che in corrispondenza di aperture intenzionali come porte, archi e passaggi. Se stai lavorando da una scansione o da una foto, raddrizza l'immagine e aumenta la nitidezza senza far scomparire le linee sottili.

Controllo rapido: rimpicciolisci finché non è visibile l'intera pianta. Dovresti essere comunque in grado di tracciare il confine di ogni stanza.

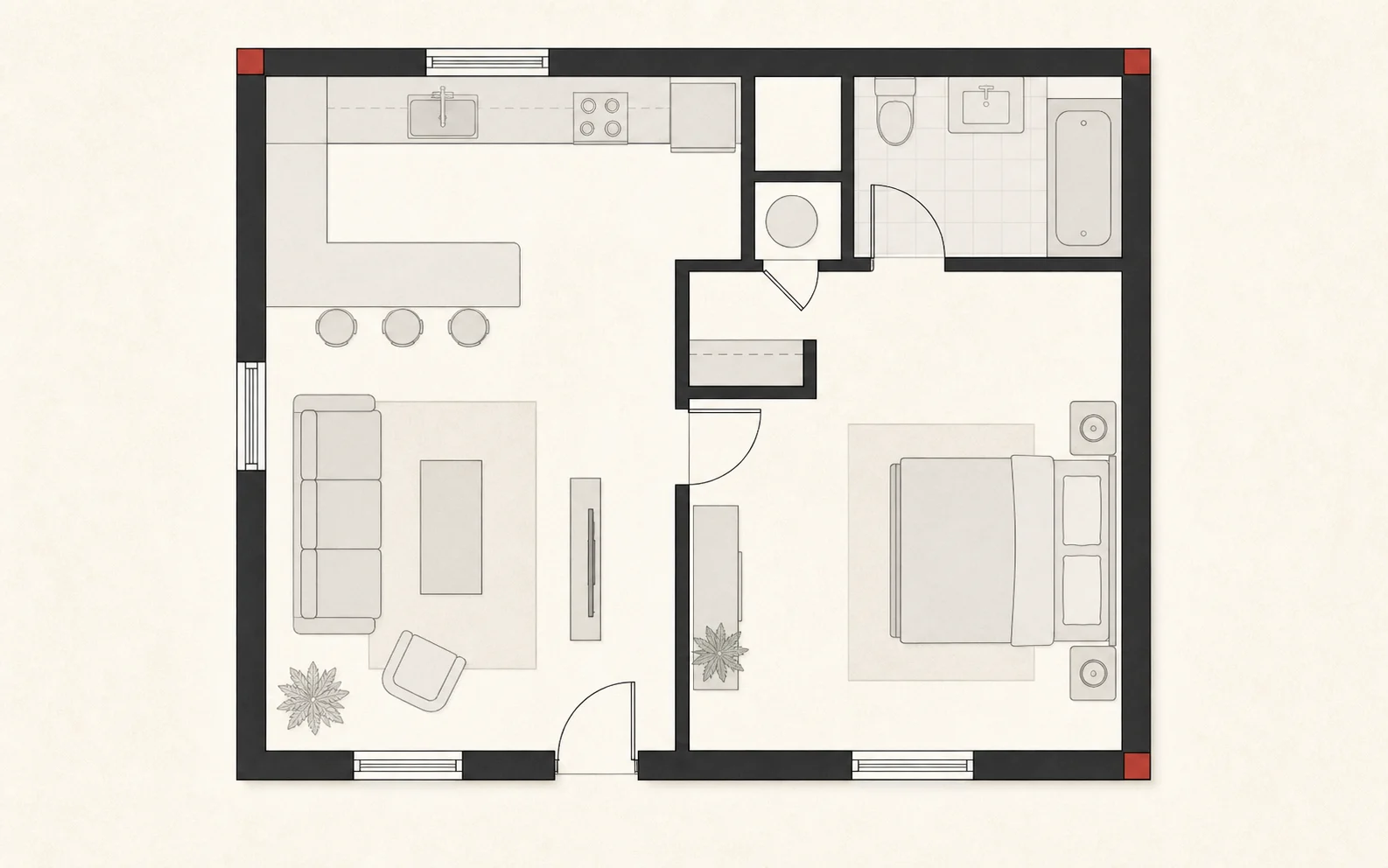

Pianta con gli angoli delle pareti continue evidenziati

Passaggio 2: etichettare le dimensioni della stanza

Mantieni chiare le misure della stanza sulla planimetria quando possibile. Includere l'unità, ad esempio piedi e pollici, millimetri o centimetri, e conservare almeno una dimensione complessiva che possa essere utilizzata per confermare la scala. Se manca una dimensione, aggiungila all'esterno della stanza in modo che non copra muri, porte o finestre. Anche l'altezza del soffitto è utile quando è nota.

Controllo rapido: utilizzare almeno una parete di lunghezza nota per verificare che il disegno non sia stato allungato o compresso.

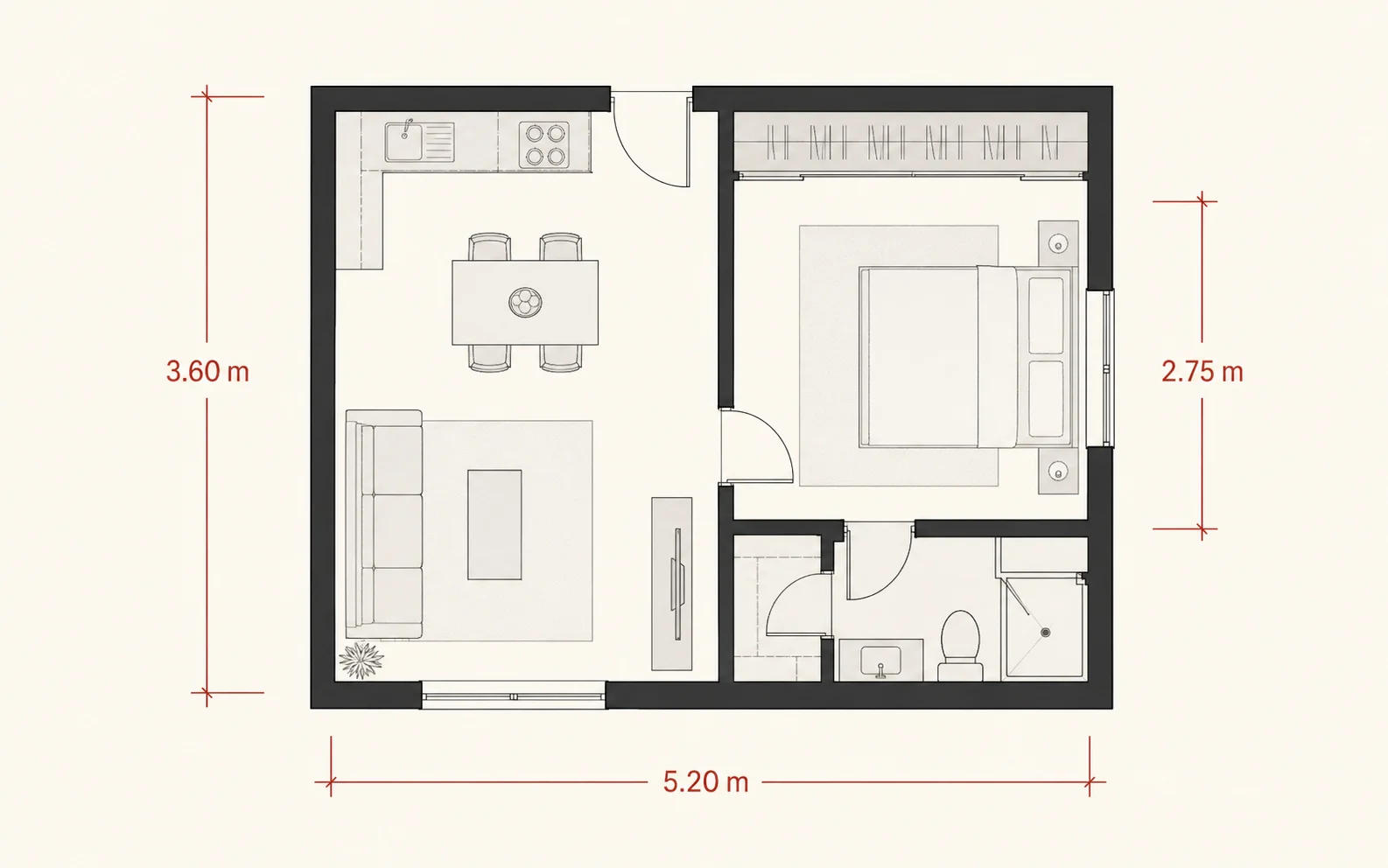

Planimetria con ancoraggi dimensionali orizzontali e verticali

Passaggio 3: rimuovere le etichette e le filigrane non necessarie

Rimuovi copia dell'elenco, loghi, nuvolette di revisione, commenti scritti a mano, bordi decorativi e filigrane che si sovrappongono al piano. Conserva i nomi delle stanze, le dimensioni, le aperture delle porte, le aperture delle finestre, le colonne, le scale e gli impianti fissi della cucina o del bagno perché aiutano a spiegare la disposizione. Quando non è possibile rimuovere una filigrana, scegli un file sorgente più pulito anziché dipingere su una geometria importante.

Controllo rapido: se una nota non descrive l'edificio o le stanze, probabilmente non è necessario che sia nel caricamento.

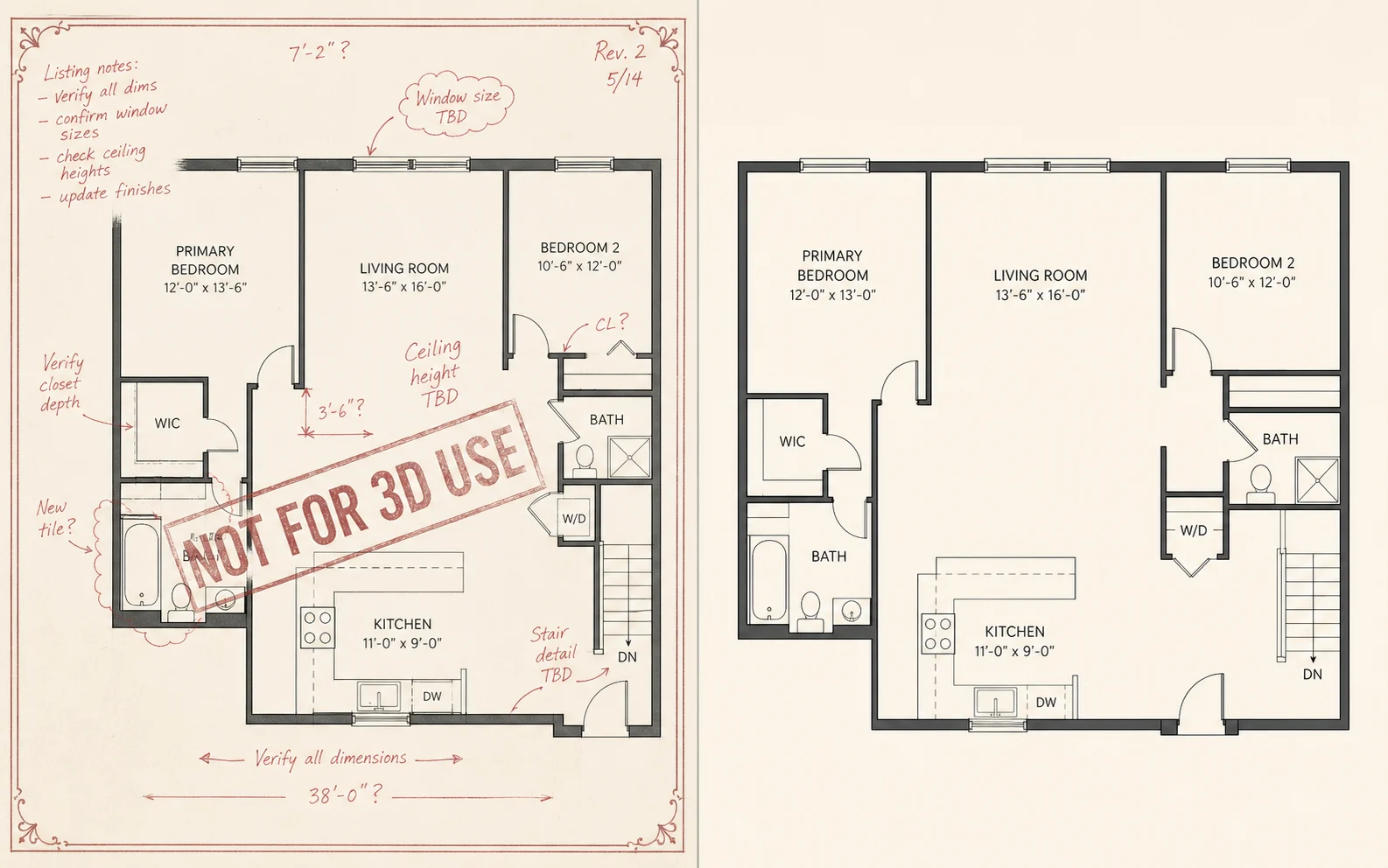

Confronto tra una planimetria con filigrana e una planimetria con sorgente pulita

Passaggio 4: esporta come PNG o JPG

Esporta il piano finito come PNG o JPG di alta qualità con il disegno completo visibile. PNG è solitamente la soluzione migliore per un lavoro dalle linee nitide; JPG è adatto quando viene salvato in alta qualità. Mantieni le proporzioni originali, utilizza uno sfondo chiaro con linee scure ed evita screenshot che includano controlli del browser o elementi dell'interfaccia del telefono. Non ritagliare le etichette delle dimensioni o le pareti esterne.

Controllo rapido: apri l'immagine esportata su un altro dispositivo e verifica che le linee e le dimensioni del muro rimangano leggibili.

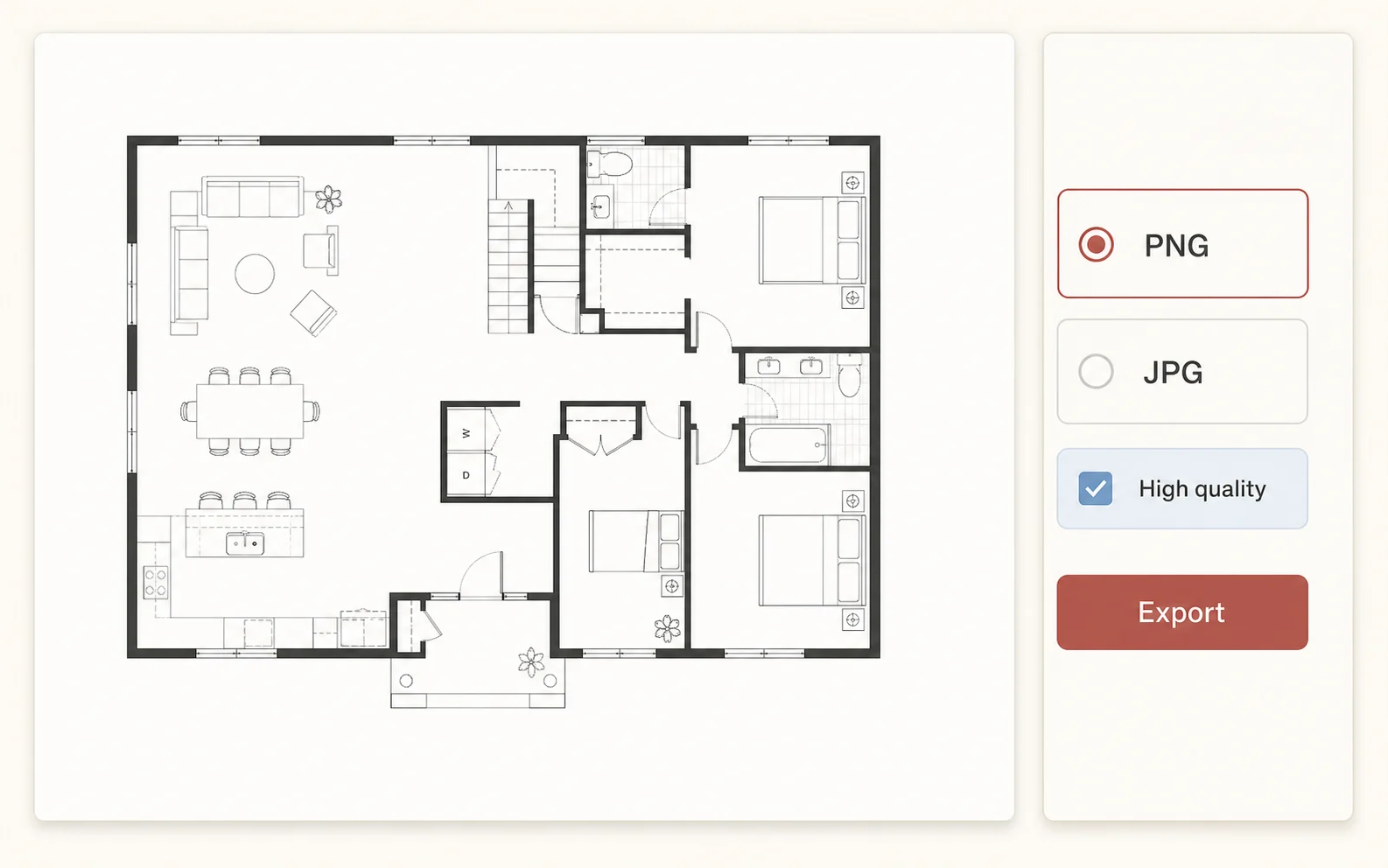

Planimetria mostrata in un'interfaccia di esportazione PNG e JPG

Domande frequenti

Domande comuni sulla preparazione della planimetria

Utilizza queste risposte per scegliere il file sorgente più chiaro prima di iniziare la conversione 3D.

Devo utilizzare PNG o JPG per la mia planimetria?

Usa PNG quando possibile perché preserva linee e testo nitidi senza artefatti di compressione. Anche un JPG di alta qualità funziona bene, soprattutto per un disegno scansionato. In entrambi i formati, mantieni leggibile l'intera pianta e preserva le sue proporzioni originali.

Cosa succede se la mia planimetria non ha dimensioni?

Puoi ancora caricarlo, ma il primo modello 3D potrebbe richiedere correzioni di scala. Aggiungi almeno una misura nota, come la lunghezza di un muro o la larghezza di una stanza, e includi la sua unità. Ciò fornisce alla conversione un riferimento di scala affidabile.

Posso caricare una foto o una scansione telefonica di una planimetria?

Sì, se la foto viene scattata direttamente sopra la pagina, illuminata uniformemente, a fuoco e priva di ombre o riflessi. Ritaglia la tabella o lo sfondo senza rimuovere alcuna parte del disegno, quindi raddrizza l'immagine prima di esportarla.

Cosa devo fare se una filigrana copre il piano?

Prova a ottenere il disegno originale o un'esportazione pulita dal designer, dall'architetto, dall'amministratore della proprietà o dalla fonte dell'annuncio. Non cancellare una filigrana quando ciò comporterebbe la rimozione o l'invenzione di linee sui muri. Se non esiste una versione pulita, prendi nota dell'area coperta quando inizi la progettazione.
